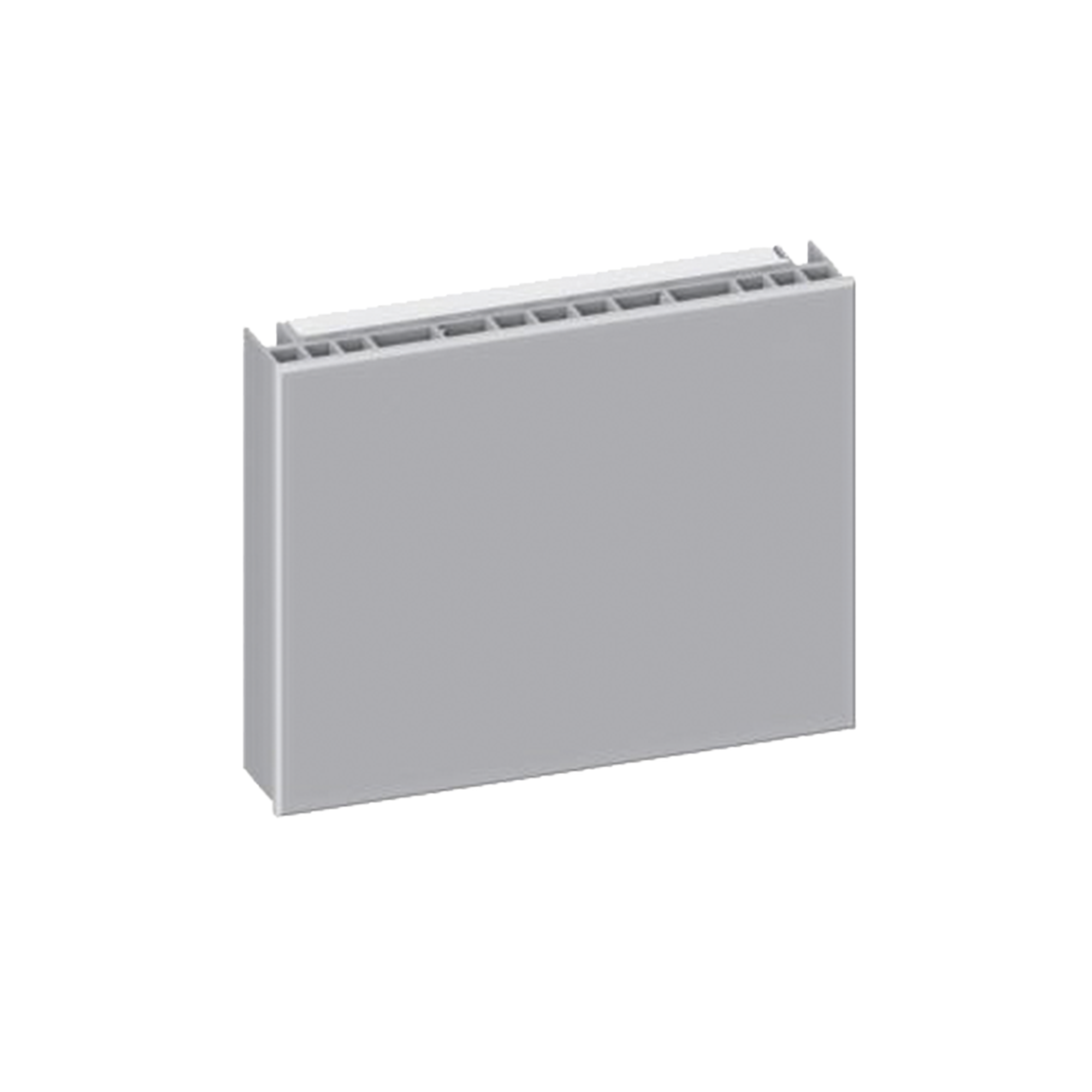

Modulo de poder 120V PHPMPA120WH
PHPMPA120WH
Envios
Formas de pago
Nuestras ventajas
- — 12 months warranty
- — SMS notification
- — Return and exchange
- — Different payment methods
- — Best price
Características Principales
- Tipo: Módulo de potencia Phase-Adaptive
- Tensión de control: 120 V~
- Tensión de carga: 120 V~
- Corriente máxima: 16 A
- Frecuencia: 50/60 Hz
- Modelo: PHPM-PA-120-WH
Características Técnicas
- Protección: Contra sobrecarga, cortocircuito, sobretensión
- Indicadores LED: Estado (verde) y Diagnóstico (rojo)
- Temperatura operación: 32 °F a 104 °F (0 °C a 40 °C)
- Montaje: En caja de pared 2-gang o caja 4×4'
- Orientación: Debe montarse con flechas hacia arriba
- Dimensiones: 1.2' (30.5 mm) ancho × 5.1' (129.5 mm) alto × 1.4' (35.5 mm) profundidad
Compatibilidad
El módulo PHPM-PA-120-WH es compatible con los siguientes productos LUTRON:
- GRAFIK Eye QS control units
- GRAFIK Eye 3000 Series control units
- LP, LCP, GP dimming panels
- HomeWorks remote power panels
Aplicaciones
El módulo es adecuado para controlar:
- Lámparas incandescentes (tungsteno)
- Halógenas
- Transformadores magnéticos de bajo voltaje (núcleo de hierro)
- Transformadores electrónicos de bajo voltaje (estado sólido)
- Balastros electrónicos de fluorescencia con control Lutron Tu-Wire
- Neon/cátodo frío
Requisitos de Instalación
- Instalar en caja de pared 2-gang de 3.5' (89 mm) de profundidad o caja 4×4' (102×102 mm) con 2.1' (53 mm) de profundidad
- Permitir 4.5' (114 mm) de espacio arriba y abajo del dispositivo
- Usar cables de cobre 12 AWG (2.5 mm²) mínimo
- Desconectar toda la alimentación antes de realizar mantenimiento
- La placa plástica debe estar instalada para funcionamiento normal
- Conexión de neutro separado para el circuito de carga
- Asegurar conexiones con par de 4.8 in-lbs (0.55 N•m)
- Mantener distancia mínima de 6 ft (1.8 m) de equipos electrónicos
Diagnóstico de Fallas
El módulo incorpora LEDs para diagnóstico:
