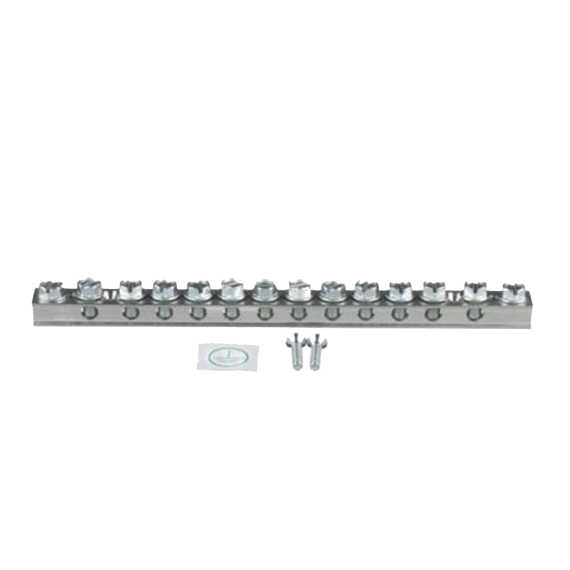

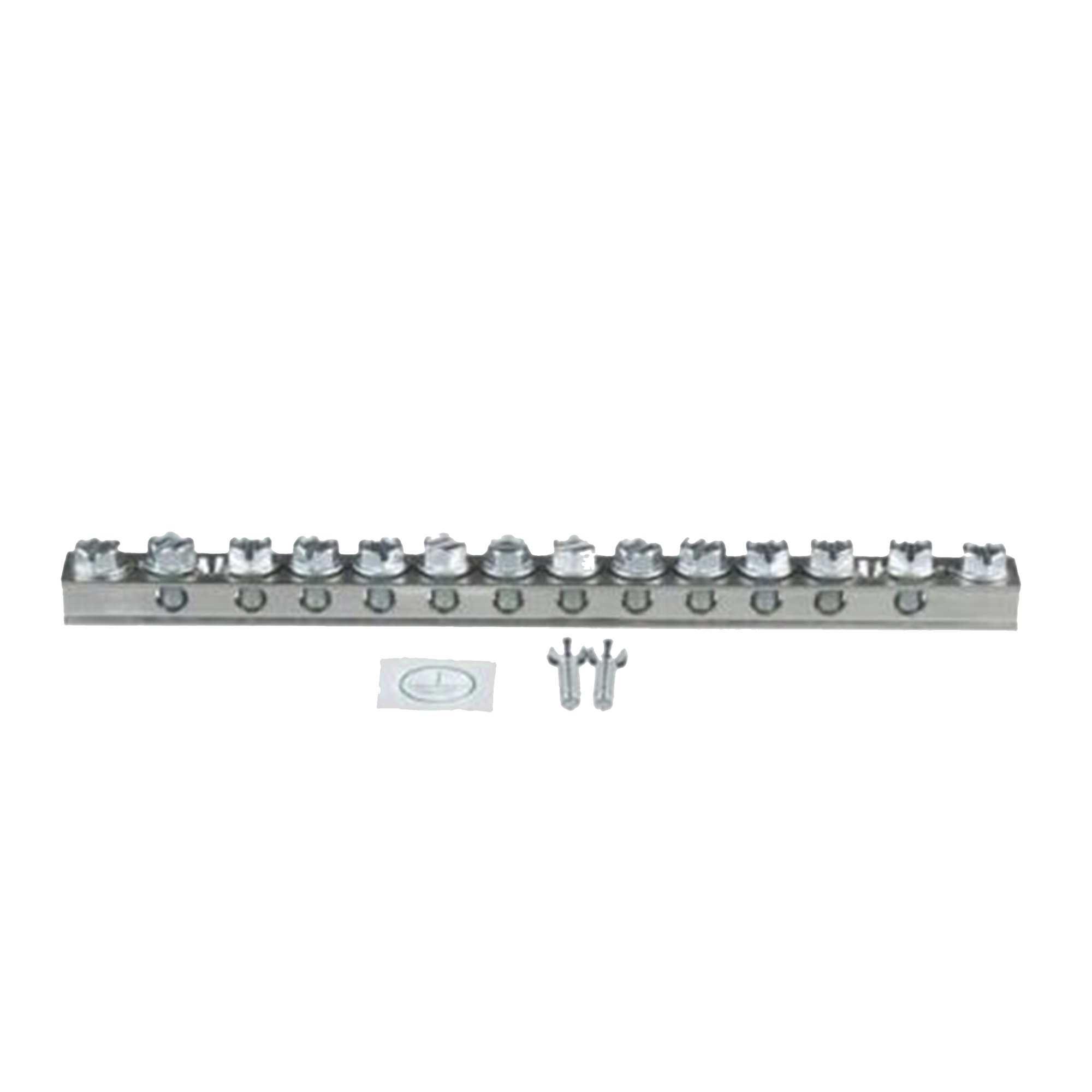

Barra de conexión a tierra STRUCTUREDGROUND™ Cal 14 a 4 Awg, 12 Barrenos UGB20-414-12
$1,04950
Barra de conexión a tierra STRUCTUREDGROUND™ Cal 14 a 4 Awg, 12 Barrenos UGB20-414-12
UGB20-414-12
Envios
Formas de pago
Nuestras ventajas
- — 12 months warranty
- — SMS notification
- — Return and exchange
- — Different payment methods
- — Best price
Descripción General
Sistema de conexión a tierra modular diseñado para ofrecer flexibilidad en la terminación de conductores de puesta a tierra en paneles de control y cajas de conexiones. Sistema StructuredGround™ de Panduit permite múltiples métodos de terminación y opciones de montaje, facilitando la conexión segura y eficiente de conductores de tierra.
Características Técnicas
- Material: Cobre electrolítico con 99.9% de pureza, estañado para resistencia a la corrosión
- Dimensiones: 210.3 mm de longitud x 12.2 mm de altura
- Normativas: UL 467 Listado y Certificado CSA 22.2 número 41
- Capacidad de conductor: Desde 14 AWG hasta 2/0 AWG
- Terminales: Acepta terminales de anillo, conectores de compresión o mecánicos con orificio de ¼' y ancho máximo de 0.55'
- Ferrules: Desde 14 AWG hasta 6 AWG con profundidad mínima de 12mm
- Alambres desnudos: Desde 14 AWG hasta 4 AWG
- Conectores recomendados: Serie CLMAR, LCA y LCAS para conductores desde 14 AWG hasta 2/0 AWG
Opciones de Montaje
- Montaje directo: Instalación directa sobre superficie
- Soportes de aislamiento: UGB-IN-SO para aislamiento del punto de montaje
- Soportes de conexión: UGB-B-SO para conexión directa al punto de montaje
- Espaciado: 5/8' entre orificios para conectores de dos agujeros
- Configuración: Diseño con geometría única para mayor contacto superficial entre conectores y barra
Aplicaciones
- Paneles de control industriales
- Cajas de conexiones eléctricas
- Sistemas de distribución eléctrica
- Instalaciones industriales y comerciales
- Sistemas de seguridad eléctrica
Beneficios del Sistema
- Diseño flexible: Acepta múltiples métodos de terminación, permitiendo a los usuarios elegir la opción más adecuada para sus necesidades específicas.
- Reducción de inventario: Sistema modular que reduce el número de barras de tierra que deben mantenerse en stock para satisfacer diversas aplicaciones.
- Facilidad de instalación: Diseño que permite un fácil acceso para conexiones y mayor espacio para manejo de cables en áreas confinadas.
- Confiabilidad: Fabricado con cobre electrolítico de alta pureza y recubrimiento de estaño para mayor resistencia a la corrosión.
- Seguridad: Cumple con estándares UL 467 y certificación CSA 22.2, asegurando una conexión a tierra segura y confiable.
Dimensiones
- Longitud total: 8.28' (210 mm)
- Ancho: 1.85' (46.99 mm)
- Altura: 0.984' (25 mm)
- Diámetro de orificio: ¼' (6.35 mm)
- Espaciado entre orificios: 0.625' (15.88 mm)
- Profundidad de terminal: 0.591' (15 mm)
Opciones de Conectores
- Conectores de compresión: CLMAR2/0-14-Q, LCA10-14-L, LCAS8-14-L, LCAS6-14-L, LCAS4-14-L, LCAS2-14-Q, LCAS1-14-E, LCAS1/0-14-X, LCAS2/0-14-X
- Terminales de anillo: LCD8-14A-L, LCD6-14A-L, LCD4-14A-L, LCD2-14A-Q, LCD1-14A-E, LCD1/0-14A-X, LCD2/0-14A-X
