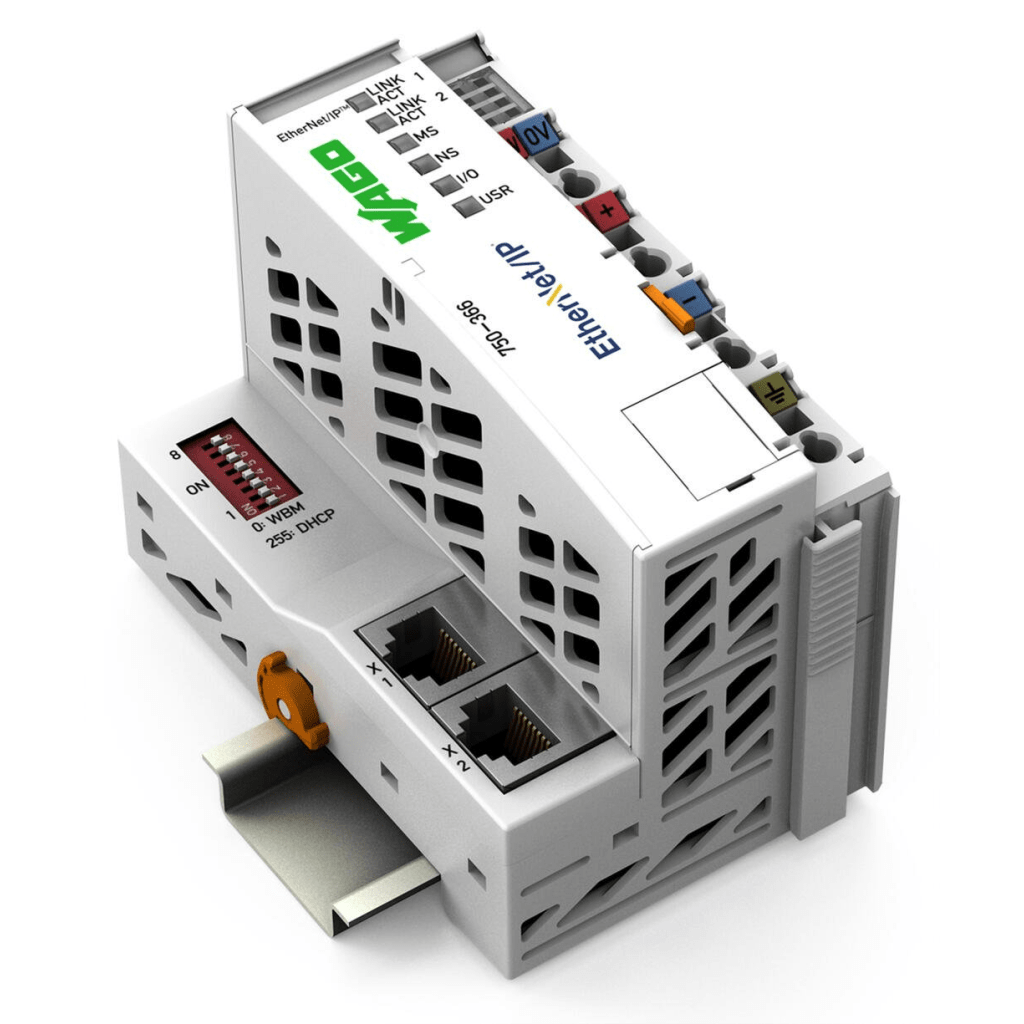

Acoplador de Bus de Campo EtherNet/IP / 4ª Generación / Protocolo DLR / 10-100 Mbit/s / 250 Módulos Máx. / IP20 / Montaje Carril DIN 750-366
$20,65281
Acoplador de Bus de Campo EtherNet/IP / 4ª Generación / Protocolo DLR / 10-100 Mbit/s / 250 Módulos Máx. / IP20 / Montaje Carril DIN 750-366
750-366
Envios
Formas de pago
Nuestras ventajas
- — 12 months warranty
- — SMS notification
- — Return and exchange
- — Different payment methods
- — Best price
Datos técnicos
- Comunicación: EtherNet/IPTM
- Protocolos de ETHERNET: HTTP(S), BootP, DHCP, DNS, FTP(S), SNMP
- Velocidad de transmisión: 10/100 Mbit/s
- Medio de transmisión: Par trenzado S-UTP; 100 Ω; cat. 5; 100 mm de longitud máxima de cable
- Rendimiento de transmisión: Clase D según EN 50173
- Número de módulos por nodo (máx.): 250
- Número de módulos sin prolongación del bus de campo (máx.): 64
- Imagen de proceso de entrada y salida (bus de campo) (máx.): 1020 words/1020 words

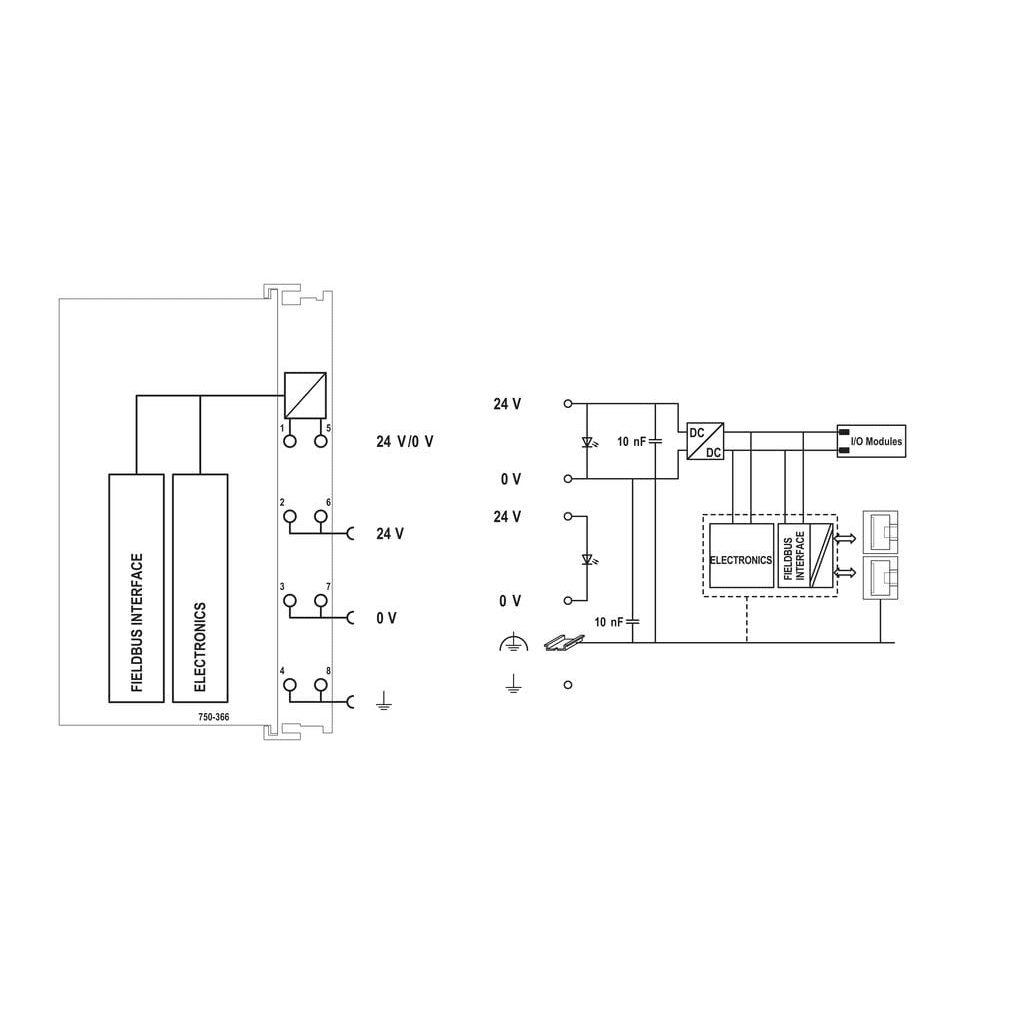

- Tensión de alimentación (sistema): 24 VCC (-25 … +30 %); a través de conector enchufable (conexión CAGE CLAMP®)
- Consumo de energía (alimentación de sistema de 5 V): 300 mA
- Corriente total (alimentación de sistema): 1,700 mA
- Tensión de alimentación (campo): 24 VCC (-25 … +30 %); a través de contactos de potencia
- Corriente de entrada (típ.) a carga nominal (24 V): 480 mA
- Eficacia de fuente de alimentación (típ.) a carga nominal (24 V): 90 %
- Aislamiento: 500 kV para sistema/campo
- Indicadores: LED (LINK/ACT) verde: conexión de red por puertos 1 … 2; LED (MS, NS) rojo/verde: estado de nodo, red; LED (I/O) rojo/verde/naranja: estado de bus de datos local
- Número de contactos de potencia salientes: 3
- Intensidad de corriente admisible (contactos de cuchilla): 10 A

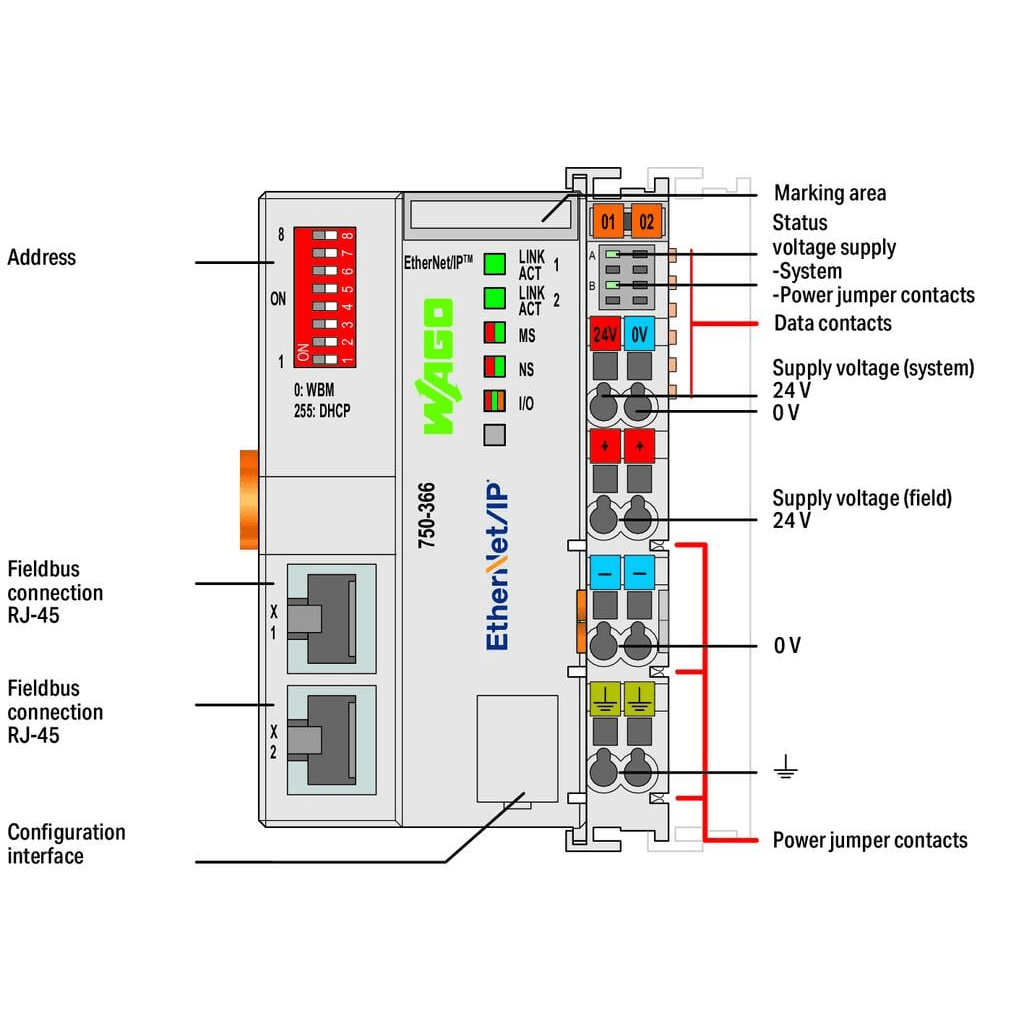

Datos de conexión
- Tecnología de conexión: comunicación/bus de campo: EtherNet/IPTM: 2 x RJ-45
- Tecnología de conexión: alimentación de campo: 6 x CAGE CLAMP®
- Tecnología de conexión: alimentación de sistema: 2 x CAGE CLAMP®
- Tecnología de conexión: configuración de dispositivos: 1 x Conector macho; 4 polos
- Tipo de conexión (1): Alimentación de sistema/campo
- Conductor rígido: 0,08 … 2,5 mm² / 28 … 14 AWG
- Conductor flexible: 0,08 … 2,5 mm² / 28 … 14 AWG
- Longitud de pelado: 8 … 9 mm / 0.31 … 0.35 pulgadas
Datos geométricos
- Anchura: 62 mm
- Altura: 100 mm / 3.937 pulgadas
- Profundidad: 71,9 mm / 2.831 pulgadas
- Profundidad desde el borde superior del carril DIN: 64,7 mm / 2.547 pulgadas
Datos mecánicos
- Tipo de montaje: Carril DIN-35
Datos de material
- Material de carcasa: Policarbonato; poliamida 6.6
- Carga de fuego: 2.475 MJ
- Peso: 147.3 g
- Marca de conformidad: CE
